نصب اصولی ورق کامپوزیت آلومینیوم نیازمند اجرای دقیق سه مرحله کلیدی شامل: شبکه‌بندی زیرسازی (آهنی یا آلومینیومی)، شیارزنی و برش استاندارد (V-Grooving) برای کاست‌سازی، و نصب نهایی از طریق سیستم‌های فیکس (Fixing) یا ریلی (Hanging) است. رعایت فواصل انبساطی حرارتی بین پنل‌ها و درزبندی اصولی با چسب سیلیکون خنثی یا لاستیک‌های درزگیر، از دفرمه شدن ورق‌ها و نفوذ رطوبت به ساختار نما جلوگیری می‌کند. تسلط مجریان بر این جزئیات فنی و استفاده از ابزار دقیق، مانع از بروز خسارات جبران‌ناپذیر در نمای ساختمان می‌شود.
موفقیت یک پروژه نمای ساختمان، تنها به کیفیت متریال بستگی ندارد؛ بلکه نصب ورق کامپوزیت با رعایت دقیق استانداردهای مهندسی، تفاوت بین یک نمای ماندگار و یک پروژه پردردسر را رقم می‌زند. ورق‌های کامپوزیت آلومینیوم (ACP) به دلیل سبکی، انعطاف‌پذیری و تنوع رنگی، انتخاب اول بسیاری از معماران هستند، اما اجرای نادرست آن‌ها می‌تواند منجر به نفوذ آب، دفرمه شدن ورق‌ها در برابر تغییرات دمایی و سقوط پنل‌ها شود.
نصب ورق کامپوزیت
در این مقاله از دانشنامه تخصصی ورق کامپوزیت، به صورت کاملاً عملی و تجربی، مراحل اجرای نما از انتخاب ابزار نصب کامپوزیت گرفته تا زیرسازی نمای کامپوزیت، تکنیک‌های برش، شیارزنی و درزبندی را بررسی می‌کنیم. این راهنما برای نصابان، پیمانکاران و مهندسان ناظر تدوین شده است.
ابزار نصب کامپوزیت؛ تجهیزات ضروری برای اجرای دقیق
اولین قدم برای نصب ورق کامپوزیت، تجهیز کارگاه به ابزارآلات استاندارد است. استفاده از ابزار دقیق نه تنها سرعت کار را افزایش می‌دهد، بلکه پرتی ورق (ضایعات) را به حداقل می‌رساند.
| ردیف | نام ابزار | کاربرد در نصب ورق کامپوزیت |
|---|---|---|
| ۱ | دستگاه فرز CNC یا اورفرز (Router) | ایجاد شیار (V-Groove) برای خم‌کاری دقیق ورق‌ها بدون آسیب به هسته پلی‌اتیلن |
| ۲ | اره دیسکی (Circular Saw) | برش مستقیم و سریع پنل‌های آلومینیومی در ابعاد بزرگ |
| ۳ | تراز لیزری و شاغول | تنظیم دقیق خطوط عمودی و افقی در مرحله زیرسازی و نصب پنل |
| ۴ | دستگاه پرچ‌کن و دریل | اتصال پنل‌ها به قوطی‌های زیرسازی (در روش فیکس) |
| ۵ | گان تزریق چسب سیلیکون | برای مرحله درزبندی و آب‌بندی نهایی نما |
زیرسازی نمای کامپوزیت؛ استخوان‌بندی پروژه
پایداری نمای شما کاملاً وابسته به کیفیت زیرسازی نمای کامپوزیت است. زیرسازی شبکه‌ای از پروفیل‌های فلزی است که بار وزن ورق‌ها و فشار باد را به اسکلت اصلی ساختمان منتقل می‌کند. دو متریال اصلی برای این کار استفاده می‌شود:
زیرسازی آهنی: استفاده از قوطی‌های آهنی (عموماً ۴۰ در ۴۰ میلی‌متر). این روش در ایران بسیار رایج و مقرون‌به‌صرفه است. نکته حیاتی در این روش، استفاده از ضدزنگ دو لایه روی تمام مقاطع برش خورده و جوشکاری شده است.
زیرسازی آلومینیومی: در این روش از پروفیل‌های اختصاصی آلومینیوم استفاده می‌شود. این روش وزن کمتری دارد، کاملاً ضد زنگ است و رفتار حرارتی مشابهی با ورق کامپوزیت دارد که مانع از ایجاد تنش می‌شود.
اصول مهم در شبکه بندی زیرسازی
فاصله بین پروفیل‌ها (آکس‌بندی) باید بر اساس ابعاد نهایی پنل‌ها محاسبه شود. معمولاً آکس‌بندی استاندارد بین ۵۰ تا ۷۰ سانتی‌متر در نظر گرفته می‌شود. همچنین اتصالات به سازه اصلی باید از طریق براکت‌های فولادی و رول‌بولت‌های استاندارد انجام گیرد تا در برابر زلزله مقاومت کافی داشته باشد.
روش خم و برش ورق کامپوزیت
اجرای تمیز و حرفه‌ای نیازمند تسلط بر روش خم و برش ورق کامپوزیت است. ورق‌های کامپوزیت به صورت کاست (Cassette) روی نما نصب می‌شوند. برای تبدیل یک ورق تخت به کاست لبه‌دار، باید عملیات شیارزنی (Routing) انجام شود.
تکنیک شیارزنی (V-Grooving)
برای خم کردن ورق با زاویه ۹۰ درجه، یک شیار V شکل با زاویه ۹۰ یا ۱۳۵ درجه در پشت ورق (روی لایه آلومینیوم پشتی و هسته) ایجاد می‌شود.
نکته طلایی: مته شیارزن نباید لایه آلومینیومی رویی (نمای کار) را سوراخ کند. حداقل ضخامت ۰.۲ الی ۰.۳ میلی‌متر از هسته پلی‌اتیلن باید در کف شیار باقی بماند تا ورق در هنگام خم شدن نشکند.
پس از ایجاد شیار، لبه‌های ورق به راحتی با دست خم می‌شوند. گوشه‌های کاست نیز برش خورده و با استفاده از نبشی‌های آلومینیومی (لچکی) و پرچ به هم متصل می‌شوند تا کاست استحکام خود را به دست آورد.
نصب ورق کامپوزیت

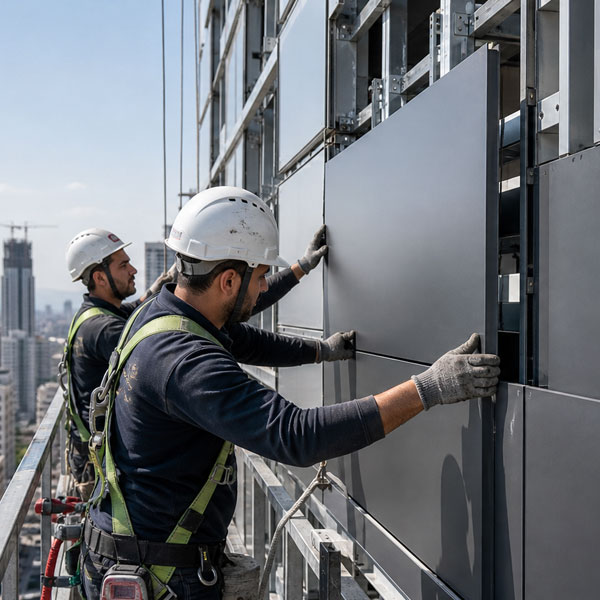

روش‌های اصلی نصب ورق کامپوزیت
نصب ورق‌ها به طور کلی با دو سیستم اصلی در ایران انجام می‌شود:
1. سیستم فیکس (Fixing System): در این روش، کاست‌های کامپوزیت به صورت مستقیم با استفاده از پیچ یا پرچ به شبکه زیرسازی متصل می‌شوند. این روش سرعت بالایی دارد و اقتصادی است.
2. سیستم هنگینگ (Hanging System): روش ریلی یا آویز. در این متد، ورق‌ها با استفاده از چکمه‌ای‌ها روی ریل‌های آلومینیومی سوار می‌شوند. این روش امکان رگلاژ بعد از نصب را فراهم می‌کند و به دلیل عدم استفاده از پیچ روی نما، ظاهر بسیار زیباتر و رفتار بهتری در برابر انبساط حرارتی دارد.
درزبندی و فاصله ورق‌ها؛ هنر آب‌بندی نما
یکی از حساس‌ترین مراحل، درزبندی و فاصله ورق‌ها است. ورق‌های آلومینیومی در اثر تغییرات دما (تابستان و زمستان) منبسط و منقبض می‌شوند. اگر ورق‌ها کاملاً به هم چسبیده باشند، در تابستان باد کرده و دفرمه می‌شوند (پدیده شکم دادن ورق).
فاصله استاندارد (ژوئن): معمولاً فاصله‌ای بین ۱۵ تا ۲۰ میلی‌متر بین هر پنل در نظر گرفته می‌شود.
روش‌های درزبندی:
چسب سیلیکون و فوم پلی‌اتیلن: ابتدا یک فوم لوله‌ای (بکینگ راد) در درز قرار داده می‌شود و سپس چسب سیلیکون خنثی (Neutral Silicone) روی آن تزریق و کاردک کشی می‌شود.
تسمه کامپوزیت: استفاده از نوارهای برش خورده کامپوزیت در زیر درز.
نوار لاستیکی (لاستیک درزگیر): استفاده از لاستیک‌های EPDM که با فشار درون درز قرار می‌گیرند. این روش عمر بالاتری نسبت به چسب دارد و کثیفی‌های ناشی از جذب گرد و غبار توسط چسب را از بین می‌برد.
اشتباهات رایج در اجرا (توصیه‌های تجربی)
برای جلوگیری از خسارت‌های سنگین مالی و زمانی، از این اشتباهات رایج در اجرا دوری کنید:
1. برداشتن زودهنگام روکش محافظ (Protect Film): فیلم محافظ روی ورق‌ها باید حداکثر تا ۴۵ روز پس از نصب کنده شود. اگر بیشتر بماند، در اثر نور خورشید پخته شده و دیگر از روی ورق پاک نمی‌شود. اما کندن آن قبل از اتمام عملیات ساختمانی نیز باعث خط و خش افتادن ورق می‌شود.
2. عدم توجه به جهت فلش روی روکش ورق: ورق‌های متالیک دارای خواب رنگ هستند. اگر ورق‌ها را در جهات مختلف نصب کنید (فلش‌های پشت ورق هم‌جهت نباشند)، نما دچار سایه‌روشن و دوگانگی رنگ می‌شود.
3. شیارزنی بیش از حد عمیق: اگر در مرحله فرزکاری لایه بیرونی ضعیف شود، ورق در اولین وزش باد شدید یا تغییر دمایی از لبه‌ها پاره خواهد شد.
4. استفاده از چسب‌های اسیدی: چسب‌های سیلیکون اسیدی باعث خوردگی رنگ ورق و ایجاد لکه‌های دائمی روی نما می‌شوند. حتماً از چسب خنثی استفاده کنید.
نصب ورق کامپوزیت
نصب ورق کامپوزیت یک فرآیند کاملاً مهندسی است که از طراحی زیرسازی نمای کامپوزیت آغاز شده و به درزبندی اصولی ختم می‌شود. انتخاب ابزار نصب کامپوزیت مناسب، تسلط بر روش خم و برش ورق کامپوزیت و رعایت دقیق فواصل برای دفع تنش‌های حرارتی، تضمین‌کننده زیبایی و دوام نمای ساختمان شماست. اگر پیمانکار یا مجری هستید، رعایت تلورانس‌ها و توجه به دیتیل‌های اجرایی، رزومه شما را در بازار رقابتی متمایز خواهد کرد.
سوالات متداول
بله، اما برای برش‌های طولانی و دقیق، استفاده از اره دیسکی (گردبر) با تیغه مخصوص آلومینیوم توصیه می‌شود تا لبه‌های کار پلیسه نشود و صاف باقی بماند.
دلیل اصلی این مشکل عدم رعایت فاصله استاندارد بین ورق‌ها (ژوئن) برای انبساط حرارتی، و یا سفت کردن بیش از حد پرچ‌ها در سیستم فیکس است که اجازه حرکت میلی‌متری را به ورق نمی‌دهد.
اگر بودجه پروژه اجازه دهد، زیرسازی آلومینیومی بهترین انتخاب است زیرا سبک‌تر است و رفتار حرارتی سازگاری با ورق دارد. اما زیرسازی آهنی (سیستم فیکس) اقتصادی‌تر و در ایران بسیار رایج‌تر است.
