نصب نمای کامپوزیت یکی از حساس‌ترین مراحل در تکمیل نمای خارجی ساختمان‌های مدرن است. کیفیت نهایی این نما، ارتباط مستقیمی با دقت در اجرای زیرسازی و مهارت در ورق‌گذاری دارد. در این مقاله از دانشنامه ورق کامپوزیت، صفر تا صد مراحل نصب نمای آلومینیوم کامپوزیت را همراه با راهنمای تصویری بررسی می‌کنیم تا پیمانکاران، کارفرمایان و مهندسان بتوانند دید دقیقی نسبت به استانداردهای اجرایی پیدا کنند.

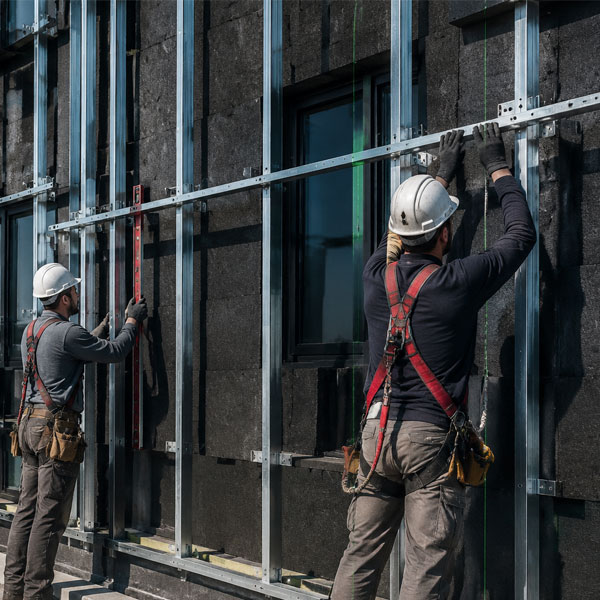

تصاویر نصب نمای کامپوزیت
مرحله ۱: نقشه‌برداری و طراحی فاز ۲ (شاپ دراوینگ)
پیش از هرگونه اقدام عملی، تیم نقشه‌برداری با استفاده از دوربین‌های توتال استیشن، ابعاد دقیق برداشت می‌شود. سپس بر اساس این ابعاد، نقشه‌های فاز ۲ (Shop Drawing) تهیه می‌گردد. در این نقشه‌ها، محل دقیق قوطی‌های فلزی، ابعاد دقیق برش ورق‌ها و نوع سیستم نصب مشخص می‌شود.
مرحله ۲: اجرای زیرسازی فلزی (شاسی‌کشی)
مهم‌ترین بخش در استحکام نمای کامپوزیت، زیرسازی آن است. در این مرحله، شبکه‌ای از پروفیل‌های آهنی (معمولاً قوطی‌های ۴۰×۴۰ یا ۴۰×۸۰ میلی‌متر) بر اساس نقشه‌های فاز ۲ روی اسکلت ساختمان پیاده‌سازی می‌شود. شاقول و تراز بودن این شبکه فلزی به‌شدت حیاتی است؛ کوچک‌ترین انحراف در زیرسازی، خود را در ظاهر نهایی ورق‌ها نشان خواهد داد.
مرحله ۳: اتصال براکت‌ها و قوطی‌ها به اسکلت
برای مهار شاسی‌کشی به ساختمان، از دستک‌ها و براکت‌های مخصوص استفاده می‌شود. اگر ساختمان بتنی باشد، از رول‌بولت‌ها و پلیت‌های انتظار برای اتصال پایه‌های فلزی استفاده می‌گردد و در ساختمان‌های فلزی، براکت‌ها مستقیماً به تیرها و ستون‌ها جوش داده می‌شوند.
مرحله ۴: برش، شیارزنی و خم‌کاری ورق‌های کامپوزیت
ورق‌های آلومینیوم کامپوزیت به‌صورت شیت‌های خام به کارگاه یا محل پروژه منتقل می‌شوند. بر اساس نقشه‌های شاپ دراوینگ، ورق‌ها توسط دستگاه‌های CNC یا اره دیسکی برش خورده و برای ایجاد لبه‌های برگشتی (جهت پنهان کردن زیرسازی و ایجاد استحکام)، شیارزنی و خم‌کاری می‌شوند.
مرحله ۵: نصب و مهار ورق‌های کامپوزیت (ورق‌گذاری)
ورق‌های آماده شده، باید روی شاسی فلزی نصب شوند. اجرای ورق کامپوزیت عموماً به دو روش اصلی انجام می‌گیرد:
- سیستم فیکس (Fix): ورق‌ها مستقیماً با استفاده از پیچ‌های سرمته‌دار به قوطی‌های آهنی متصل می‌شوند.
- سیستم هنگ (Hanging): در این سیستمِ ریلی و آلومینیومی، ورق‌ها بدون نیاز به پیچ شدن روی سطح، بر روی پروفیل‌های آلومینیومی (بچه ناودانی) آویزان یا اصطلاحاً «هنگ» می‌شوند.
پیشنهاد مشاهده: قیمت ورق کامپوزیت امروز + جدول قیمت انواع برند

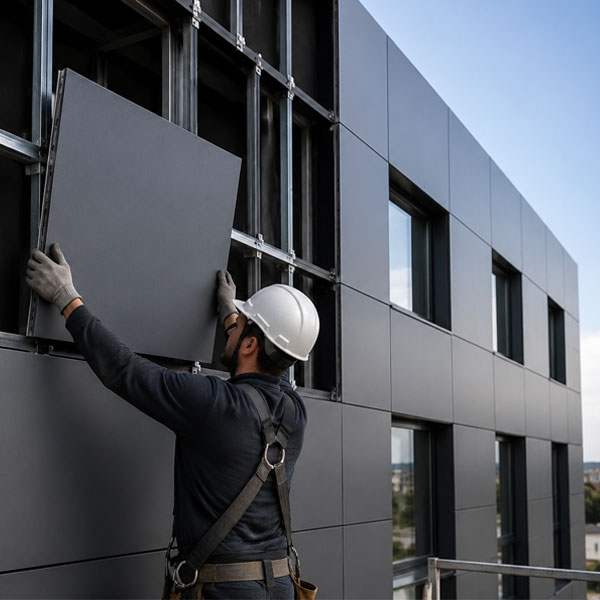

تصاویر نصب نمای کامپوزیت
جدول مقایسه روش‌های نصب ورق کامپوزیت
| ویژگی / نوع سیستم | سیستم فیکس (Fix) | سیستم هنگ (Hanging) |
|---|---|---|
| سرعت اجرا | بالاتر (به دلیل سادگی اتصالات) | نسبتاً زمان‌بر و نیازمند دقت بالا |
| هزینه اجرا و مصالح | اقتصادی و مقرون‌به‌صرفه | گران‌تر (به دلیل استفاده از پروفیل‌های آلومینیومی) |
| رفتار در برابر انقباض و انبساط | متوسط (احتمال تابیدگی جزئی در فصول مختلف) | عالی (ورق‌ها قابلیت بازی در ریل‌ها را دارند) |
| قابلیت تعویض ورق‌ها | سخت‌تر (نیازمند باز کردن چسب و پیچ‌ها) | بسیار آسان (امکان تعویض مستقل هر ورق) |
مرحله ۶: آب‌بندی و درزگیری (Sealing)
پس از اتمام ورق‌گذاری، بین ورق‌های نصب شده شیارهایی (ژوئن) باقی می‌ماند. برای جلوگیری از نفوذ آب باران به پشت نما و پوسیدگی زیرسازی، این درزها باید کاملاً عایق شوند. این کار معمولاً با استفاده از فوم‌های پلی‌اتیلن استوانه‌ای و چسب‌های پلی‌اورتان یا سیلیکونی مخصوص نما، و در برخی روش‌ها با استفاده از لاستیک‌های دی‌زد (DZ) انجام می‌شود.
مرحله ۷: جداسازی روکش محافظ (Film Peeling)
در آخرین مرحله و پس از اتمام تمامی کارهای نما (نصب، آب‌بندی، و اتمام کارهای کارگاهی مجاور)، روکش نایلونی محافظ که روی ورق‌های کامپوزیت قرار دارد کنده می‌شود. نکته مهم: این روکش‌ها نباید بیش از ۴۵ روز زیر نور مستقیم آفتاب روی ورق بمانند، زیرا اشعه UV باعث پختگی چسب روکش شده و کندن آن را غیرممکن یا بسیار دشوار می‌سازد.
سوالات متداول
زمان اجرای زیرسازی به متراژ نما، ارتفاع ساختمان و پیچیدگی طرح معماری بستگی دارد؛ اما به‌طور متوسط یک تیم اجرایی می‌تواند روزانه حدود ۲۰ تا ۳۰ متر مربع زیرسازی فلزی را انجام دهد.
بله، یکی از مزایای اصلی نمای کامپوزیت سبکی آن است. با طراحی دستک‌های مناسب می‌توان زیرسازی فلزی را روی نماهای قدیمی (مانند آجر یا سنگ) پیاده‌سازی و نما را بازسازی کرد.
اگر بودجه پروژه محدود است، روش فیکس کاملاً استاندارد و رایج است. اما برای پروژه‌های مرتفع، لوکس و ساختمان‌هایی که تغییرات دمایی بالایی را تجربه می‌کنند، سیستم هنگ به دلیل قابلیت انقباض و انبساط و عدم تاب‌خوردگی ورق، انتخاب بسیار بهتری است.
