زیرسازی نمای کامپوزیت به دلیل انعطاف‌پذیری بالا و ساختار سبک، سرعت اجرای بیشتر و بار مرده بسیار کمتری نسبت به سیستم‌های سنگین سرامیک خشک به سازه تحمیل می‌کند. این تفاوت‌های مهندسی علاوه بر کاهش چشمگیر هزینه‌های شاسی‌کشی، ایمنی و دوام پروژه را در برابر زلزله و تنش‌های محیطی تضمین می‌نماید. مهندسان و سازندگان محترم می‌توانند برای بهینه‌سازی فنی پروژه‌های خود و تامین باکیفیت‌ترین متریال از برترین برندهای ایران، با مرجع تخصصی ورق کامپوزیت در ارتباط باشند.
آخرین به‌روزرسانی:
زیرسازی یا شاسی‌کشی نما، به عنوان استخوان‌بندی و واسط انتقال بار نما به اسکلت اصلی ساختمان عمل می‌کند. انتخاب نوع متریال نما (ورق کامپوزیت یا سرامیک پرسلان خشک) مستقیماً ماهیت، محاسبات سازه‌ای و جزییات اجرایی این بخش را تغییر می‌دهد. با وجود اینکه هدف هر دو سیستم ایجاد یک پوسته دومِ بادوام و مهندسی‌شده روی ساختمان است، تفاوت‌های بنیادینی در مراحل پیاده‌سازی، متریال مصرفی و استانداردهای رواداری (تلرانس) آن‌ها وجود دارد.

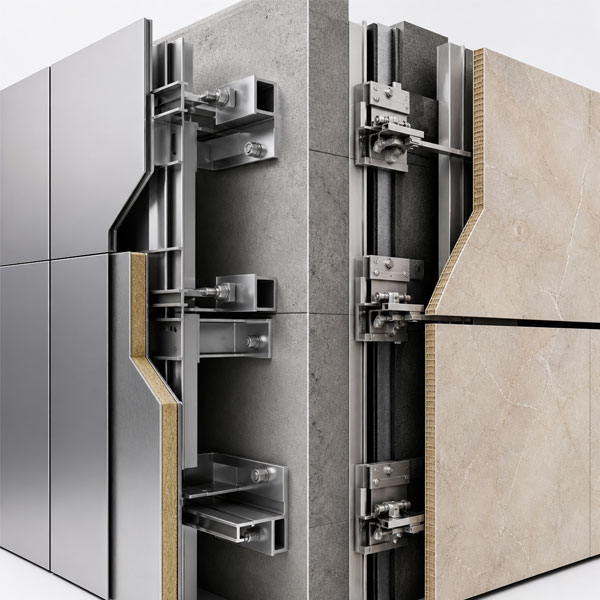

زیرسازی کامپوزیت
در این مقاله، تفاوت‌های اجرایی زیرسازی ورق آلومینیوم کامپوزیت را با سیستم‌های نصب سرامیک خشک از زوایای فنی، سازه‌ای و اقتصادی بررسی می‌کنیم.
۱. تفاوت در نوع متریال مصرفی و سیستم اتصالات
نخستین و مشهودترین تفاوت این دو روش، نوع متریال فلزی و اتصالات به کار رفته در شبکه شاسی‌کشی است.
زیرسازی نمای کامپوزیت
زیرسازی کامپوزیت عمدتاً بر پایه شبکه‌ای از پروفیل‌های آهنی (معمولاً قوطی‌های 40×40 میلی‌متر) بنا می‌شود. در سیستم‌های استانداردتر مانند روش هنگینگ (Hanging)، از کمربندهای آهنی به عنوان سازه اصلی و از رانرهای آلومینیومی (پروفیل‌های لبی و ناودانی آلومینیومی) به عنوان سازه فرعی استفاده می‌شود. اتصالات در این روش اغلب به صورت ترکیبی از جوشکاری (برای اتصالات آهنی) و پرچ یا پیچ (برای اتصال ورق به آلومینیوم) انجام می‌پذیرد.
زیرسازی سرامیک خشک
از آنجا که سرامیک پرسلان ذاتاً سنگین‌تر است و پتانسیل شکست بالایی دارد، سیستم‌های زیرسازی آن پیچیده‌تر و تخصصی‌تر است. این زیرسازی معمولاً شامل دو بخش است:
- شاسی‌کشی آهنی اولیه: جهت تراز کردن نما و اتصال به اسکلت ساختمان.
- پروفیل‌های آلومینیومی ثانویه: شامل پروفیل‌های عمودی T شکل و L شکل که با براکت‌های آلومینیومی (رادیکال) به شاسی‌کشی آهنی متصل می‌شوند.
نکته مهم: برای جلوگیری از خوردگی گالوانیک بین آهن و آلومینیوم در این سیستم، حتماً از لاستیک‌های دی‌الکتریک (واشرهای ایزوله) در محل اتصال آلومینیوم به شاسی آهنی استفاده می‌شود.
۲. روش‌های نصب و دیتیل‌های اجرایی
هر دو متریال دارای روش‌های نصب نمایان (Visible) و غیرنمایان (Invisible) هستند، اما مکانیزم اجرایی آن‌ها کاملاً متفاوت است.
- در نمای کامپوزیت: دو روش متداول فیکس (Fixing) و هنگینگ (Hanging) اجرا می‌شود. در روش فیکس، لبه‌های برگشت‌خورده ورق با نبشی‌های آلومینیومی کوچک به قوطی‌های آهنی پیچ یا پرچ می‌شوند. در روش هنگ، ورق‌ها به صورت کشویی روی پین‌های ناودانی آلومینیومی آویزان می‌شوند که انعطاف‌پذیری فوق‌العاده‌ای در برابر زلزله و تغییرات دمایی دارد.
- در سرامیک خشک: متداول‌ترین روش‌ها شامل سیستم نمایان با کلیپس (Visible Clips) و سیستم‌های غیرنمایان (مانند Keil یا شیاری) است. در سیستم نمایان، چنگک‌های استنلس استیل (کلیپس‌ها) لبه‌های سرامیک را مهار می‌کنند که رنگ آن‌ها مطابق با بند سرامیک الکترواستاتیک می‌شود. در روش غیرنمایان، پشت سرامیک با دریل‌های مخصوص به صورت مخروطی (Keil) سوراخ شده و انکرهای خاصی درون آن جایگذاری می‌شوند تا سرامیک به ریل‌های افقی آلومینیومی قفل شود.
۳. میزان دقت، تراز و رواداری (Tolerance) در اجرا
- انعطاف‌پذیری کامپوزیت: ورق کامپوزیت به دلیل خاصیت شکل‌پذیری، برش و خم‌آسانی که دارد، تا حدودی خطاهای جزئی زیرسازی را پوشش می‌دهد. در صورت وجود ناترازی اندک در شاسی‌کشی، با رگلاژ کردن لبه‌های ورق می‌توان خطا را برطرف کرد.
- دقت میلی‌متری سرامیک: سرامیک پرسلان کاملاً صلب، شکننده و غیرقابل انعطاف است. کوچک‌ترین ناترازی در نصب پروفیل‌های T و L آلومینیومی باعث اعمال تنش فشاری به سرامیک و در نهایت شکستن یا پریدگی لبه‌های آن می‌شود. به همین دلیل، اجرای زیرسازی سرامیک خشک نیازمند شاقول‌کاری دقیق لایزری و دوربین‌های نقشه برداری است.

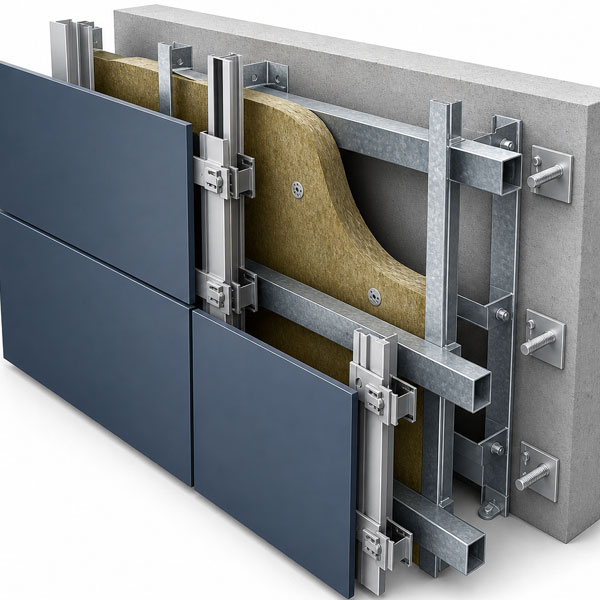

زیرسازی کامپوزیت
۴. بار مرده و تاثیر بر محاسبات سازه‌ای
وزن متریال مستقیماً بر سایز و وزن آهن‌آلات مصرفی در زیرسازی اثرگذار است:
- ورق کامپوزیت وزنی در حدود 5 تا 8 کیلوگرم بر مترمربع دارد؛ بنابراین شاسی‌کشی آن سبک‌تر بوده و نیاز به ساپورت‌های کمتری از اسکلت دارد.
- سرامیک پرسلان خشک بسته به ضخامت (8 تا 12 میلی‌متر)، وزنی بین 20 تا 30 کیلوگرم بر مترمربع را به سازه تحمیل می‌کند. این افزایش وزن به این معنی است که اتصالات شاسی‌کشی به اسکلت، ضخامت قوطی‌های آهنی و تعداد براکت‌های آلومینیومی در این سیستم باید به مراتب قوی‌تر و با فواصل کوتاه‌تر طراحی و اجرا شوند.
پیشنهاد مشاهده: قیمت ورق کامپوزیت امروز + جدول قیمت انواع برند
جدول مقایسه فنی و اجرایی زیرسازی کامپوزیت و سرامیک خشک
| معیار مقایسه | زیرسازی نمای کامپوزیت | زیرسازی سرامیک خشک |
|---|---|---|
| متریال اصلی زیرساز | قوطی‌های آهنی (عمدتاً 40) + رانرهای آلومینیومی در سیستم هنگ | ترکیب قوطی‌های آهنی کمربندی + پروفیل‌های آلومینیومی T و L و براکت رادیکال |
| روش‌های رایج اتصال | سیستم فیکس (پیچ و پرچ) و سیستم هنگ (آویزان با پین) | سیستم نمایان با کلیپس‌های استیل و سیستم پنهان (Keil یا شیاری) |
| بار مرده تحمیلی به سازه | بسیار سبک (حدود 5 تا 8 کیلوگرم بر مترمربع با احتساب قوطی‌کشی) | متوسط تا سنگین (حدود 25 تا 35 کیلوگرم بر مترمربع با احتساب سرامیک و اتصالات) |
| حساسیت به رواداری (خطا) | کم تا متوسط؛ انعطاف‌پذیری و قابلیت شکل‌دهی ورق خطاها را جبران می‌کند. | بسیار بالا؛ ناترازی میلی‌متری منجر به شکستگی و تنش در پرسلان می‌شود. |
| خوردگی گالوانیک | احتمال کم (بواسطه آبکاری گالوانیزه یا استفاده مستقیم از پرچ‌های آلومینیومی) | احتمال بالا؛ نیازمند استفاده حتمی از لاستیک دی‌الکتریک بین آهن و آلومینیوم |
| سرعت اجرای زیرسازی | سریع؛ به دلیل سادگی اتصالات و عدم نیاز به رگلاژهای پیچیده در روش فیکس | متوسط تا کند؛ به دلیل نیاز به دقت بالا در تراز عمودی و افقی ریل‌ها |
زیرسازی ورق کامپوزیت به دلیل وزن پایین، انعطاف‌پذیری بالا در اصلاح خطاهای ساختمانی و سرعت بالای اجرا با استفاده از قوطی‌های آهنی، گزینه‌ای اقتصادی و فنی برای پروژه‌های بزرگ است؛ در مقابل، زیرسازی سرامیک خشک به ساختار ترکیبی آهن و آلومینیوم، دقت تراز بسیار بالا و اتصالات پیچیده‌تری جهت مهار وزن بالای پرسلان نیاز دارد.
جهت دریافت مشاوره‌های فنی، نقشه‌های اجرایی شاسی‌کشی و استعلام قیمت انواع متریال نما، با دپارتمان فنی ورق کامپوزیت تماس حاصل فرمایید.
سوالات متداول
در زیرسازی سرامیک خشک، اتصالات آلومینیومی به شاسی‌کشی آهنی پیچ می‌شوند. تماس مستقیم این دو فلز با رطوبت هوا منجر به پدیده خوردگی گالوانیک و تخریب اتصالات می‌شود؛ لذا استفاده از واشر یا لاستیک دی‌الکتریک برای قطع این تماس الکتریکی الزامی است.
سیستم هنگینگ (Hanging) در نمای کامپوزیت به دلیل حالت کشویی و عدم اتصال صلب ورق به شاسی، و همچنین سیستم‌های نصب سرامیک خشک که از کلیپس‌های استیل فنری استفاده می‌کنند، بهترین عملکرد و انعطاف‌پذیری را در برابر تکان‌های زلزله دارند.
خیر، اجرای سرامیک خشک به صورت مستقیم روی قوطی آهنی به دلیل صلب بودن آهن، عدم امکان نصب کلیپس‌های استاندارد یا انکرهای Keil و تفاوت ضریب انبساط حرارتی توصیه نمی‌شود و عموماً رد صلاحیت فنی می‌گردد.
