زیرسازی و قوطی‌کشی استاندارد، استخوان‌بندی اصلی نماست که استحکام سازه را تضمین کرده و مانع از موج‌دار شدن پنل‌ها در برابر تنش‌های محیطی می‌شود. در این مقاله، تمامی دیتیل‌های اجرایی و اصول شاسی‌کشی را به‌صورت تخصصی و تجربه‌محور برای اجرای یک نمای بی‌نقص بررسی کرده‌ایم. پس از تکمیل این زیرسازی مهندسی‌شده، سایت ورق کامپوزیت به عنوان عرضه‌کننده بهترین ورق‌های کامپوزیت در ایران، در کنار شماست تا متریال درجه‌یک و ماندگاری را برای درخشش پروژه خود تامین کنید.
آخرین به‌روزرسانی:
نمای کامپوزیت هرچقدر هم که از بهترین برندهای بازار تهیه شده باشد، بدون یک زیرسازی (شاسی‌کشی) اصولی، ارزشی نخواهد داشت. تجربه سال‌ها حضور در پروژه‌های مختلف ساختمانی نشان می‌دهد که بیش از ۸۰ درصد از مشکلات نما، از جمله موج‌دار شدن ورق‌ها، افتادگی، و حتی نفوذ آب، ریشه در قوطی‌کشی و پروفیل‌سازی ضعیف دارد. زیرسازی در واقع اسکلت و استخوان‌بندی نمای شماست که وظیفه انتقال بار باد، وزن ورق‌ها و تنش‌های لرزه‌ای را به سازه اصلی ساختمان بر عهده دارد.

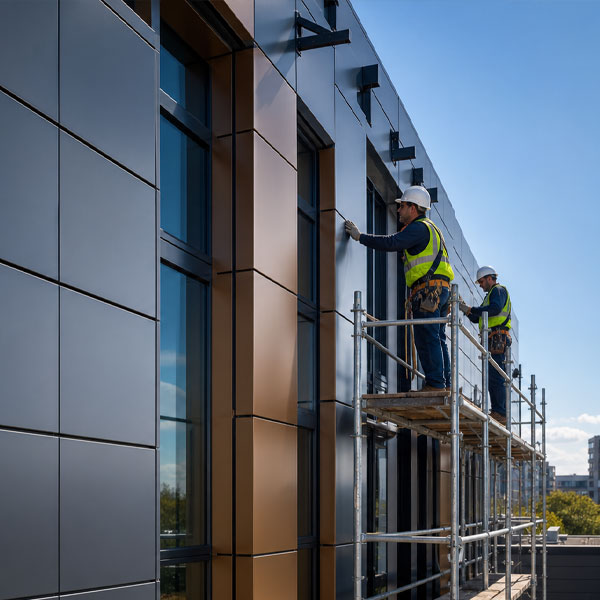

زیرسازی نمای کامپوزیت
در این مقاله، بر اساس تجربیات میدانی و استانداردهای مهندسی، مراحل، اصول و نکات طلایی قوطی‌کشی و پروفیل‌سازی نمای کامپوزیت را به صورت جامع بررسی می‌کنیم.
مراحل گام‌به‌گام قوطی‌کشی نمای کامپوزیت
۱. نقشه‌برداری و برداشت دقیق (توپوگرافی نما)
پیش از دست زدن به هر پروفیلی، باید وضعیت موجود ساختمان بررسی شود. دیوارهای ساختمان‌های در حال ساخت معمولاً دارای ناشاقولی هستند. با استفاده از دوربین‌های نقشه‌برداری (توتال استیشن) یا در پروژه‌های کوچک‌تر با شاقول و ریسمان‌کشی، خط تراز نهایی نما مشخص می‌شود تا برجسته‌ترین نقطه ساختمان به عنوان مبنای زیرسازی در نظر گرفته شود.
۲. نصب دستک‌ها (براکت‌گذاری)
دستک‌ها قطعات آهنی (معمولاً از جنس ناودانی یا نبشی) هستند که به اسکلت اصلی ساختمان (فلزی یا بتنی) جوش داده شده یا رول‌بولت می‌شوند.
نکته تجربه‌محور: در ساختمان‌های بتنی، استفاده از پلیت‌های انتظار (که از قبل در بتن جای‌گذاری شده‌اند) بسیار ایمن‌تر و اصولی‌تر از رول‌بولت کردن دستک‌ها در مراحل بعدی است.
۳. اجرای شبکه‌ی قوطی‌کشی (پروفیل‌سازی عمودی و افقی)
پس از نصب دستک‌ها، نوبت به جوش دادن پروفیل‌ها می‌رسد. شبکه زیرسازی معمولاً از قوطی‌های آهنی با ابعاد استاندارد تشکیل می‌شود.
پروفیل‌های عمودی (وادارها): ابتدا قوطی‌های عمودی (غالباً ۴۰×۴۰ میلی‌متر) با رعایت دقیق فاصله (معمولاً محور تا محور متناسب با عرض ورق‌ها) به دستک‌ها جوش داده می‌شوند.
پروفیل‌های افقی (کمرکش‌ها): سپس قوطی‌های افقی (غالباً ۲۰×۴۰ یا ۴۰×۴۰ میلی‌متر) بین وادارها قرار گرفته و شبکه را تکمیل می‌کنند.
۴. مهاربندی و ضدزنگ (Anti-Rust)
پس از اتمام جوشکاری، تمامی درزهای جوش باید از گل‌جوش پاک شده و کنترل شوند. سپس روی تمامی پروفیل‌های آهنی، به ویژه در نقاط جوشکاری شده، با دو لایه ضدزنگ (ترجیحاً اپوکسی یا زینک‌ریچ) پوشانده می‌شود تا در برابر رطوبت و اکسیداسیون مقاوم شوند.

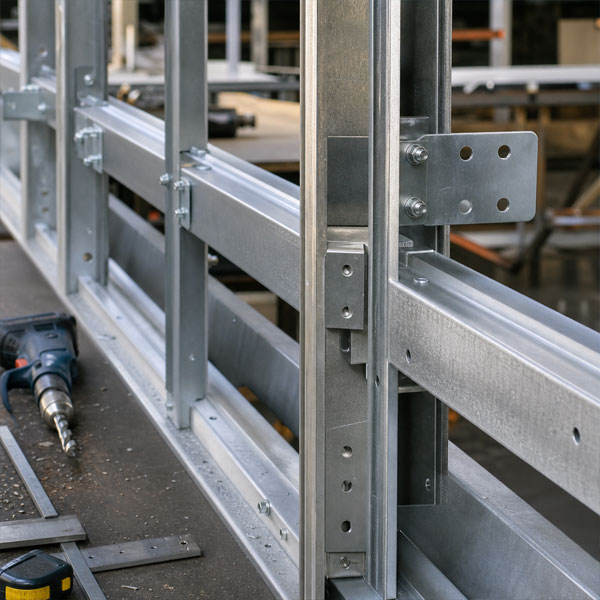

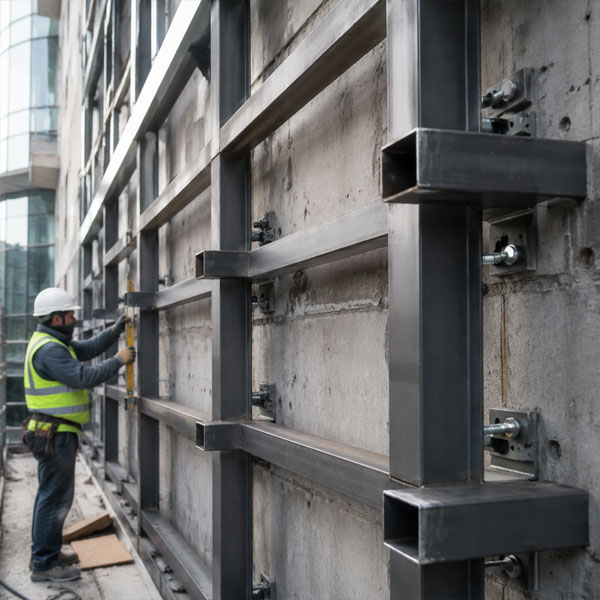

زیرسازی نمای کامپوزیت
پیشنهاد مشاهده: قیمت ورق کامپوزیت امروز + جدول قیمت انواع برند
جدول راهنمای استاندارد مقاطع در زیرسازی کامپوزیت
در جدول زیر، استانداردهای تجربی و مهندسی مقاطع مصرفی در شاسی‌کشی نما را برای استفاده طراحان و پیمانکاران گردآوری کرده‌ایم:
| نوع المان / پروفیل | ابعاد پیشنهادی و استاندارد | نکات اجرایی و فنی |
|---|---|---|
| دستک‌ها (براکت اتصال به سازه) | نبشی ۵ یا ۶ / ناودانی ۶ | باید تحمل بار برشی و خمشی کل شبکه را داشته باشد. طول دستک متناسب با ناشاقولی متغیر است. |
| وادارهای عمودی (ستون‌ها) | قوطی آهنی ۴۰×۴۰ ضخامت ۲ میل | فاصله محور به محور وادارها نباید از ابعاد شیت ورق (معمولا ۱۲۵ سانتی‌متر) بیشتر شود. |
| پروفیل‌های افقی (کمرکش‌ها) | قوطی آهنی ۲۰×۴۰ ضخامت ۲ میل | ایجاد تکیه‌گاه برای نصب کلیپس یا پرچ ورق‌ها. استفاده از ضخامت کمتر از ۱.۵ میل ممنوع است. |
| پوشش محافظ (ضدزنگ) | پوشش‌های آلکیدی یا اپوکسی | زدن ضدزنگ روی محل‌های جوشکاری شده پس از فرزکاری و پاک کردن گلِ جوش الزامی است. |
۳ نکته حیاتی که پیمانکاران حرفه‌ای رعایت می‌کنند
1. درز انقطاع و انبساط حرارتی: ورق‌های آلومینیومی در برابر تغییرات دمایی دچار انبساط و انقباض می‌شوند. زیرسازی باید به گونه‌ای طراحی شود (به‌خصوص در سیستم‌های هنگینگ یا ریلی) که اجازه بازی کردن به ورق را بدهد، در غیر این صورت ورق‌ها پس از مدتی شکم می‌دهند یا به اصطلاح “موج” می‌افتند.
2. استفاده از پروفیل‌های آلومینیومی در روش هنگینگ (Hanging): اگر قصد اجرای نمای کامپوزیت به روش هنگینگ را دارید، روی شبکه آهنی اولیه، باید از مقاطع آلومینیومی (نبشی آلومینیومی و ناودانی‌های ریلی) استفاده کنید. تماس مستقیم آلومینیوم با آهن در طولانی مدت به دلیل پدیده “خوردگی گالوانیک” باعث پوسیدگی می‌شود، لذا حتماً از لاستیک‌های دی‌الکتریک (ترمال بریک) استفاده کنید.
3. دقت شاقولی بی‌نقص: یک میلی‌متر خطا در شاسی‌کشی طبقه اول، می‌تواند در طبقه دهم به چندین سانتی‌متر انحراف تبدیل شود. همیشه از دوربین نقشه‌برداری به جای تراز دستی برای کنترل وادارها استفاده کنید.

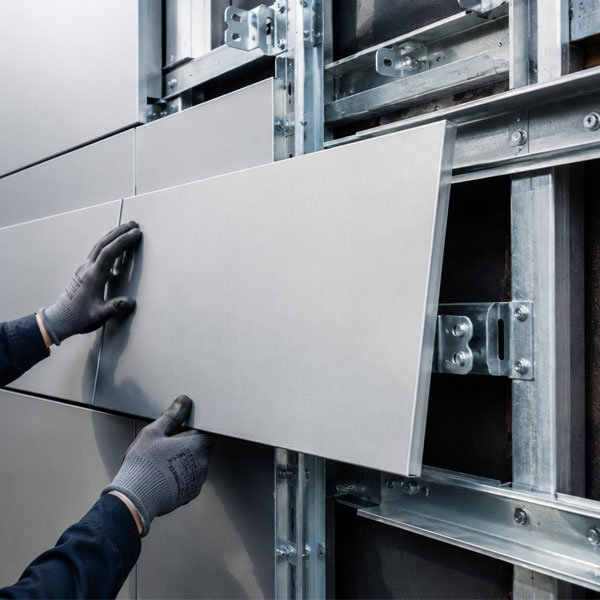

زیرسازی نمای کامپوزیت
کیفیت، ایستایی و زیبایی نهایی نمای کامپوزیت ساختمان شما، مستقیماً به دقت در طراحی و اجرای قوطی‌کشی و پروفیل‌سازی آن بستگی دارد. ما در دانشنامه پنل کامپوزیت با سال‌ها تجربه در ارائه راهکارها و تامین متریال درجه یک، آماده‌ایم تا در انتخاب بهترین سیستم اجرایی، مصالح استاندارد و تیم‌های متخصص شما را همراهی کنیم؛ برای مشاوره تخصصی و استعلام پروژه‌های B2B با ما در ارتباط باشید.
سوالات متداول
به هیچ وجه توصیه نمی‌شود. کاهش ضخامت پروفیل‌ها باعث ضعف در محل جوشکاری (احتمال سوراخ شدن قوطی هنگام جوش) و کاهش مقاومت سازه نما در برابر فشارهای جانبی و نیروی مکش باد می‌شود. ضخامت استاندارد ۲ میلی‌متر است.
در سیستم فیکس (Fix)، ورق‌های کامپوزیت مستقیماً با پیچ یا پرچ به شبکه آهنی (قوطی‌های ۴۰×۴۰ و ۲۰×۴۰) متصل می‌شوند. اما در سیستم هنگینگ، شبکه آهنی تنها نقش سازه نگهدارنده را دارد و روی آن پروفیل‌ها و براکت‌های آلومینیومی نصب می‌شود که ورق‌ها به صورت ریلی و بدون پیچ روی آن‌ها سوار می‌شوند.
اصلی‌ترین دلیل موج افتادن ورق‌ها، عدم رعایت دقیق فاصله‌ها در قوطی‌کشی، شاقول نبودن شبکه زیرسازی و همچنین در نظر نگرفتن فضای کافی (ژوئن) برای انبساط حرارتی متریال آلومینیوم است. اگر شاسی تحت فشار باشد، این تنش مستقیماً به ورق‌ها منتقل می‌شود.
