بازرسی سالیانه نمای کامپوزیت (ACP) برج‌ها، اقدامی ضروری برای جلوگیری از خطر سقوط پنل‌ها، حفظ کیفیت عایق‌بندی و افزایش طول عمر استراکچر ساختمان است. این راهنما، چک‌لیست تخصصی ارزیابی زیرسازی، اتصالات مکانیکی، چسب‌های سیلیکونی و موانع حریق را به همراه متدهای نوین بازرسی ارائه می‌دهد. اجرای موفق این استانداردها و ماندگاری نما نیازمند متریال پایه اصیل است؛ درست مانند رسالت «سایت ورق کامپوزیت» که با افتخار عرضه‌کننده بهترین ورق کامپوزیت ایران برای پروژه‌های شاخص شماست.
آخرین به‌روزرسانی:
نمای آلومینیوم کامپوزیت (Aluminum Composite Panel – ACP) به دلیل وزن سبک، انعطاف‌پذیری در طراحی، تنوع رنگ (پوشش‌های PVDF و Nano) و سرعت بالای اجرا، به استاندارد طلایی در پوشش ساختمان‌های بلندمرتبه و برج‌های تجاری تبدیل شده است. اما نمای یک آسمان‌خراش، یک سیستم ایستا نیست؛ بلکه پوسته‌ای پویاست که دائماً در معرض تنش‌های شدید محیطی قرار دارد.

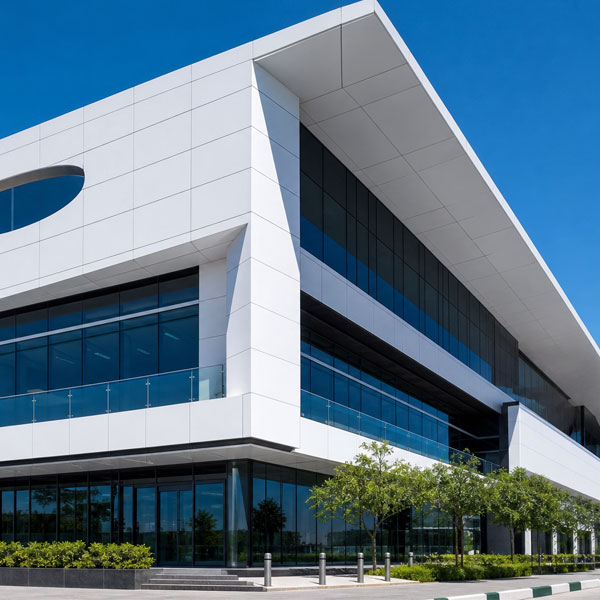

بازرسی نمای کامپوزیت
نادیده گرفتن بازرسی‌های دوره‌ای و سالیانه، نه تنها باعث افت شدید زیبایی بصری سازه می‌شود، بلکه ریسک‌های ایمنی فاجعه‌باری نظیر سقوط پنل‌ها، نفوذ آب به استراکچر اصلی و توسعه پنهان حریق را در پی خواهد داشت. در این مقاله از دانشنامه کسب‌وکار پنل‌های کامپوزیت، به صورت کاملاً تخصصی و با رویکرد مهندسی به بررسی چک‌لیست جامع بازرسی نما می‌پردازیم.
۱. تحلیل تنش‌ها: چرا نمای کامپوزیت در ارتفاع آسیب می‌بیند؟
پیش از ورود به چک‌لیست، یک تیم بازرسی باید بداند دقیقاً به دنبال چه چیزی می‌گردد. عوامل اصلی استهلاک نمای کامپوزیت در ارتفاعات عبارتند از:
- بار باد و مکش دینامیکی: در ساختمان‌های بلند، نیروی باد صرفاً یک فشار مثبت نیست. در لبه‌ها و گوشه‌های ساختمان، مکش شدیدی ایجاد می‌شود که تلاش می‌کند پنل‌ها را از زیرسازی جدا کند. (رابطه فشار دینامیکی باد به صورت q=0.5ρv2 محاسبه می‌شود که نشان می‌دهد با افزایش سرعت باد در ارتفاع، فشار به صورت نمایی بالا می‌رود).
- انبساط و انقباض حرارتی (Thermal Movement): تفاوت دمای شب و روز باعث تغییر طول مداوم ورق‌های آلومینیومی و پروفیل‌های زیرسازی می‌شود. اگر سیستم نصب (به‌ویژه در روش هنگ) فضای کافی برای این بازی حرارتی نداشته باشد، پنل‌ها دچار دفرمگی یا پارگی می‌شوند.
- اشعه ماوراء بنفش (UV) و آلاینده‌های اسیدی: تخریب بافت چسب‌های سیلیکونی و تغییر رنگ یا گچی شدن (Chalking) پوشش رنگ پنل‌ها.
- خوردگی گالوانیک: در صورت استفاده از فلزات ناهمگن (مانند براکت آهنی و پروفیل آلومینیومی) بدون استفاده از لاستیک‌های دی‌الکتریک (ترمال بریک)، رطوبت باعث ایجاد پیل الکتروشیمیایی و خوردگی سریع می‌شود.
پیشنهاد مشاهده: قیمت ورق کامپوزیت امروز + جدول قیمت انواع برند
۲. چک‌لیست جامع و استاندارد بازرسی نمای کامپوزیت
این جدول برای تیم‌های فنی، مدیران پروژه و تکنسین‌های کار در ارتفاع (Rope Access) طراحی شده است تا ارزیابی کاملی از وضعیت نما داشته باشند.
| کد | المان مورد بازرسی | پروتکل بررسی و عارضه‌یابی (Troubleshooting) | وضعیت استاندارد / اقدام اصلاحی |
|---|---|---|---|
| P-01 | پنل‌های کامپوزیت (سطح بیرونی) | بررسی بصری جهت یافتن دفرمگی، تورفتگی (Dents)، خراشیدگی عمیق، گچی شدن رنگ (Chalking) و طبله شدن (Delamination – جدا شدن لایه آلومینیوم از هسته پلی‌اتیلن/معدنی). | سطح باید کاملاً مسطح و دارای رنگ یکنواخت باشد. پنل‌های طبله شده باید فوراً تعویض گردند (خطر سقوط). |
| S-02 | استراکچر و زیرسازی (Fix / Hang) | بررسی قوطی‌های آهنی و پروفیل‌های آلومینیومی. کنترل زنگ‌زدگی در مقاطع آهنی، بررسی صحت عملکرد رانرها و بولت‌ها. اطمینان از وجود فضای کافی برای انبساط حرارتی در سیستم هنگ. | نبود هیچ‌گونه آثار زنگاب. در صورت مشاهده اکسیداسیون، زنگ‌زدایی و اجرای مجدد پوشش اپوکسی/زینک‌ریچ الزامی است. |
| F-03 | اتصالات مکانیکی (پیچ، پرچ و براکت) | آچارکشی رندوم و بررسی لقی پیچ‌ها و پرچ‌ها. ارزیابی خوردگی گالوانیک در محل اتصال براکت‌های آلومینیومی به آهن. کنترل لاستیک‌های دی‌الکتریک. | تمامی اتصالات باید صلب باشند. جایگزینی پرچ‌های بریده شده با پرچ‌های استاندارد آلومینیومی فولادی. |
| W-04 | عایق‌بندی، چسب‌ها و درزگیرها (Sealants) | تست کشسانی چسب‌های سیلیکونی (پلی‌اورتان/سیلیکون خنثی) در ژوئن‌ها. بررسی ترک‌خوردگی، پوسته شدن یا جدا شدن لبه‌های چسب از روی پنل. کنترل فوم‌های پشتیبان (Backer Rods). | چسب‌ها باید منعطف باشند و آب‌بندی ۱۰۰٪ ایجاد کنند. چسب‌های خشک‌شده باید تراشیده و مجدداً تزریق شوند. |
| D-05 | فلاشینگ‌ها و سیستم‌های دفع آب | بررسی مسیرهای تخلیه آب (Weep Holes) در فلاشینگ‌های تاج نما و اطراف پنجره‌ها. کنترل شیب‌بندی صحیح درپوش‌ها و عدم تجمع خاک و برگ. | مسیرهای خروج آب باید کاملاً باز باشند. عدم نفوذ آب باران به پشت پنل‌ها به سمت پشم سنگ یا استراکچر. |
| B-06 | موانع حریق (Fire Barriers) | در نماهای دارای تهویه (Ventilated Facades)، بررسی سلامت ورق‌های گالوانیزه و پشم سنگ‌های متراکم تعبیه شده بین طبقات برای جلوگیری از اثر دودکشی (Chimney Effect) در زمان آتش‌سوزی. | آتش‌بندهای طبقاتی باید کاملاً یکپارچه و بدون شکاف باشند تا گسترش عمودی حریق را مسدود کنند. |

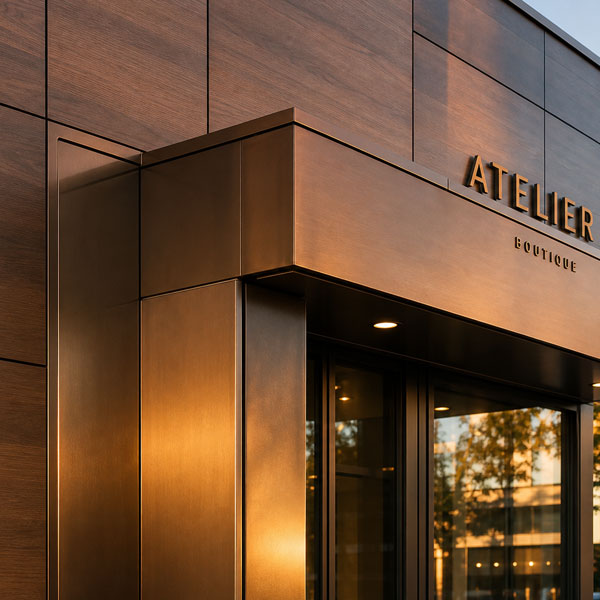

بازرسی نمای کامپوزیت
۳. متدولوژی و فناوری‌های نوین در اجرای بازرسی
اجرای این چک‌لیست در یک برج ۵۰ طبقه به روش‌های سنتی (نصب داربست یا کلایمر) بسیار پرهزینه، زمان‌بر و در برخی موارد غیرممکن است. امروزه رویکرد بازرسی نما به سه فاز تکنولوژیک تقسیم می‌شود:
فاز اول: بازرسی غیرمخرب با پهپاد (UAV & Drone Inspection)
قبل از اعزام نیروی انسانی، از پهپادهای صنعتی مجهز به دو نوع دوربین استفاده می‌شود:
- دوربین‌های رزولوشن بالا (4K/8K): برای مستندسازی بصری، یافتن خط و خش، ترک‌های چسب و دفرمگی پنل‌ها.
- دوربین‌های ترموگرافی (حرارتی): این دوربین‌ها تفاوت‌های دمایی سطح نما را ثبت می‌کنند. نقاطی که عایق پشت پنل آسیب دیده باشد یا رطوبت در آن نفوذ کرده باشد، در تصاویر حرارتی با رنگ‌های متفاوت (نقاط سرد یا گرم غیرطبیعی) نمایان می‌شوند.
فاز دوم: دسترسی با طناب (Rope Access – IRATA)
پس از شناسایی نقاط مشکوک در تصاویر پهپادی، تکنسین‌های سطح ۲ یا ۳ سازمان بین‌المللی کار با طناب صنعتی (IRATA) از سقف ساختمان فرود می‌آیند. این افراد علاوه بر مهارت‌های سنگ‌نوردی صنعتی، تکنسین‌های آموزش‌دیده نما هستند که وظیفه تست فیزیکی اتصالات، آچارکشی، و نمونه‌برداری از وضعیت زیرسازی را بر عهده دارند.
فاز سوم: مستندسازی و تشکیل لاگ‌بوک دیجیتال (Digital Twin & BIM)
تمامی یافته‌های بازرسی باید به صورت سیستماتیک ثبت شوند. در ساختمان‌های مدرن، اطلاعات به دست آمده از بازرسی روی مدل‌سازی اطلاعات ساختمان (BIM) یا همزاد دیجیتال (Digital Twin) پیاده‌سازی می‌شود. این کار به مدیران تعمیر و نگهداری (Facility Managers) اجازه می‌دهد تا تاریخچه استهلاک هر پنل یا هر ضلع از ساختمان را به تفکیک سال مشاهده کنند.
۴. استراتژی‌های نگهداری و ترمیم (Remediation)
چک‌لیست بازرسی تنها زمانی ارزش دارد که به اقدامات اصلاحی منجر شود:
- شستشوی اصولی: بسیاری از مشکلات نمای کامپوزیت با شستشوی منظم (سالیانه یا دوسالانه) با آب دیونایز (Deionized Water) و مواد شوینده خنثی (بدون حلال‌های اسیدی یا بازی شدید) برطرف می‌شود. این کار از تثبیت رسوبات و خوردگی پوشش رنگ جلوگیری می‌کند.
- تعویض موضعی چسب‌ها: در صورت مشاهده خرابی چسب‌های پلی‌اورتان، هرگز نباید چسب جدید روی چسب قدیمی تزریق شود. درزگیر قبلی باید کاملاً تراشیده شده، ژوئن با حلال مناسب (مانند ایزوپروپیل الکل) تمیز گردد و سپس چسب‌کاری مجدد با رعایت اصول نصب فوم پشتیبان (Backer Rod) انجام پذیرد.
- تقویت زیرسازی در نقاط پرفشار: اگر بازرسی نشان دهد که در گوشه‌های ساختمان مکش باد باعث لقی پنل‌ها شده است، باید تعداد پرچ‌ها یا براکت‌های اتصال در آن نواحی (Edge Zones) افزایش یابد.
بازرسی نمای کامپوزیت
بازرسی سالیانه نمای آلومینیوم کامپوزیت یک هزینه سربار نیست، بلکه سرمایه‌گذاری حیاتی در جهت حفظ ارزش دارایی و مدیریت ریسک است. ترکیب چک‌لیست مهندسی‌شده، استفاده از فناوری‌های نوین پایش حرارتی و به‌کارگیری تکنسین‌های مجرب کار با طناب، این اطمینان را به مالکان و مدیران برج‌ها می‌دهد که نمای ساختمان آن‌ها در برابر سخت‌ترین شرایط جوی نیز پایدار، ایمن و چشم‌نواز باقی خواهد ماند.
توصیه اجرایی: پیشنهاد می‌شود فرمول‌ها، تصاویر پهپادی و گزارش‌های دوره‌ای هر ساختمان در یک زونکن اختصاصی یا نرم‌افزار مدیریت نگهداری ساختمان (CMMS) بایگانی شود تا در بازرسی‌های سال بعد به عنوان خط پایه (Baseline) مورد استفاده قرار گیرد.
سوالات متداول
این بازرسی‌ها برای پیشگیری از خطرات جانی مانند سقوط پنل‌ها بر اثر مکش دینامیکی باد، جلوگیری از نفوذ آب به استراکچر اصلی و کنترل ایمنی حریق حیاتی است. شناسایی زودهنگام فرسودگی چسب‌ها و اتصالات، از تحمیل هزینه‌های سنگین بازسازی نما جلوگیری می‌کند.
باید وضعیت قوطی‌های آهنی و پروفیل‌های آلومینیومی از نظر زنگ‌زدگی، لقی پیچ‌ها، سلامت پرچ‌ها و تامین فضای کافی برای انبساط حرارتی بررسی شود. همچنین، کنترل خوردگی گالوانیک بین فلزات ناهمگن و سلامت لاستیک‌های دی‌الکتریک (ترمال‌بریک) اهمیت بسیار بالایی دارد.
مرحله اول شامل بازرسی غیرمخرب با پهپادهای مجهز به دوربین‌های باکیفیت و ترموگرافی برای شناسایی ترک‌ها و ضعف عایق‌بندی است. در مرحله دوم، تکنسین‌های متخصص دسترسی با طناب (IRATA) برای بررسی فیزیکی دقیق‌تر، آچارکشی اتصالات و ترمیم موضعی درزگیرها وارد عمل می‌شوند.
