امروزه معماری مدرن از مرزهای سطوح مسطح عبور کرده و به سمت خلق احجام پیچیده و پویا حرکت کرده است. طراحی نمای سهبعدی ساختمان با استفاده از ورق کامپوزیت (Aluminum Composite Panel)، یکی از جذاب‌ترین و کاربردی‌ترین راهکارها برای اجرای نماهای حجمی و برجسته است. انعطاف‌پذیری بالا، وزن سبک و تنوع رنگی ورقهای کامپوزیت آلومینیومی، به طراحان این امکان را می‌دهد تا ایده‌های جسورانه سهبعدی خود را با بالاترین دقت و ایمنی به مرحله اجرا درآورند.

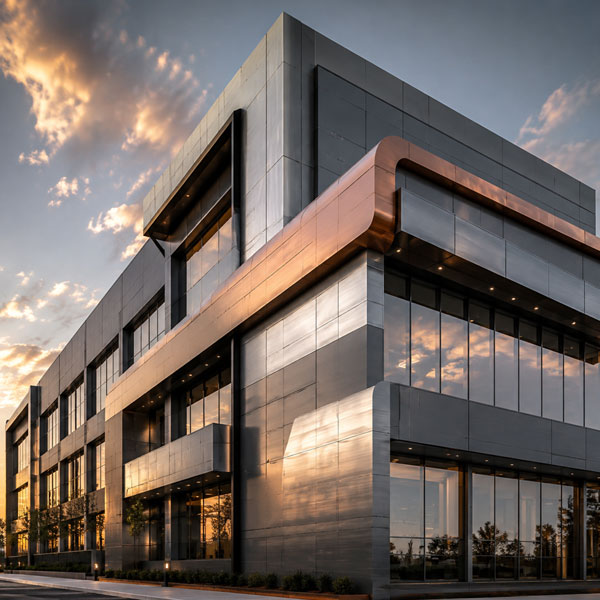

طراحی نمای سهبعدی ساختمان
در این مقاله، به بررسی مزایا، مراحل اجرا و نکات فنی نمای سهبعدی کامپوزیت می‌پردازیم تا دیدگاهی جامع برای تصمیم‌گیری در پروژه‌های ساختمانی و صنعتی به دست آورید.
چرا ورق کامپوزیت بهترین انتخاب برای نماهای سهبعدی است؟
ایجاد برجستگی‌ها و فرورفتگی‌های هندسی در نمای ساختمان نیازمند متریالی است که هم قابلیت شکل‌پذیری داشته باشد و هم بار مرده اضافی به سازه تحمیل نکند. ورقهای کامپوزیت به دلایل زیر در این زمینه بی‌رقیب هستند:
1. شکل‌پذیری و انعطاف بالا (Formability): متریال کامپوزیت به راحتی نورد، خم، شیارزنی و برش می‌خورد. این ویژگی برای ایجاد باکسها، هرم‌ها و احجام چندوجهی در نما حیاتی است.
2. کاهش بار مرده ساختمان: برخلاف مصالح سنگین مانند سنگ یا سیمان، ورقهای کامپوزیت بسیار سبک هستند و اجرای احجام کنسول‌دار و بیرون‌زده را بدون نیاز به تقویت سنگین سازه اصلی ممکن می‌سازند.
3. تنوع در طرح و رنگ: از رنگ‌های متالیک و سالید گرفته تا طرح‌های چوب و سنگ، کامپوزیت‌ها می‌توانند با بازی نور و سایه در نماهای سهبعدی، جلوه بصری خیره‌کننده‌ای ایجاد کنند.
4. سرعت اجرای بالا: پنل‌های کامپوزیت پس از ماشینکاری در کارگاه، به سرعت روی شبکه زیرسازی نصب می‌شوند که این امر زمان پروژه را به شدت کاهش می‌دهد.
مراحل اجرای نمای سهبعدی کامپوزیت
اجرای یک نمای حجمی نیازمند تخصص و دقت بالایی است. پروسه اجرای این نوع نما معمولاً شامل مراحل زیر است:
گام اول: طراحی فاز ۲ و مدل‌سازی نرم‌افزاری: ابتدا طرح سهبعدی در نرم‌افزارهایی مانند Rhino یا 3ds Max مدل می‌شود تا ابعاد دقیق پنلها و زوایای شکست مشخص گردد.
گام دوم: طراحی و اجرای شبکه زیرسازی (شاسی‌کشی): قلب تپنده نمای سهبعدی، زیرسازی فلزی آن است. شاسی‌کشی با پروفیلهای آهنی یا آلومینیومی باید دقیقاً مطابق با حجم نهایی و با رعایت اصول مهندسی برای تحمل بار باد اجرا شود.
گام سوم: ماشینکاری (CNC) و مونتاژ ورق‌ها: ورق‌ها بر اساس نقشه‌های شاپ‌دراوینگ توسط دستگاه CNC شیارزنی و برش می‌خورند تا دقیقاً به شکل احجام مورد نظر (کاست‌ها) درآیند.
گام چهارم: نصب و آب‌بندی: پنل‌های حجمی روی زیرسازی نصب شده و با استفاده از لاستیک‌های درزگیر یا چسب‌های پلی‌اورتان (بسته به سیستم نصب مانند Fixing یا Hanging) کاملاً آب‌بندی می‌شوند.
پیشنهاد مشاهده: قیمت ورق کامپوزیت امروز + جدول قیمت انواع برند

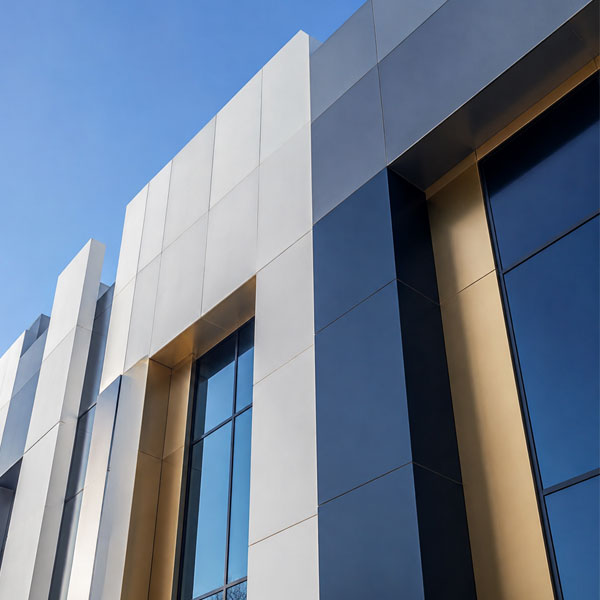

طراحی نمای سهبعدی ساختمان
مقایسه نمای سهبعدی کامپوزیت با نماهای سنتی
برای درک بهتر ارزش افزوده این متریال در پروژه‌های مدرن، به جدول مقایسه‌ای زیر توجه کنید:
| ویژگی / نوع نما | نمای سهبعدی کامپوزیت | نمای سهبعدی سنتی (سنگ/آجر) |
|---|---|---|
| وزن تحمیلی به سازه | بسیار سبک (حدود ۵ الی ۸ کیلوگرم بر متر مربع) | بسیار سنگین (نیازمند تقویت شدید سازه) |
| اجرای احجام کنسول و معلق | بسیار ایمن و آسان | پرخطر، محدود و پرهزینه |
| سرعت اجرا | بالا (به دلیل پیش‌ساختگی پنلها) | کند و زمان‌بر |
| مقاومت در برابر زلزله | عملکرد لرزه‌ای عالی به دلیل انعطاف اتصالات | احتمال ریزش و ترک‌خوردگی بالا |
نکات کلیدی در مهندسی نمای حجمی کامپوزیت
برای جلوگیری از مشکلات آتی نظیر دفرمگی یا نفوذ آب در نماهای سهبعدی، رعایت این نکات الزامی است:
ضخامت ورق و پوسته: برای نماهای پرحجم و دارای سطوح گسترده، حتماً از ورق‌هایی با ضخامت آلومینیوم حداقل 0.3 تا 0.5 میلی‌متر استفاده کنید تا از پدیده شکم‌دادگی (Deflection) جلوگیری شود.
محاسبات بار باد: احجام سهبعدی بیرون‌زده، مقاومت بیشتری در برابر جریان باد ایجاد میکنند؛ لذا شاسی‌کشی باید بر اساس محاسبات دقیق نیروهای آیرودینامیکی طراحی شود.
سیستم هدایت آب: در طراحی احجام، شیب‌بندی پنهان سطوح افقی برای جلوگیری از تجمع آب باران و گرد و غبار بسیار مهم است.
سوالات متداول
انعطاف‌پذیری بالا، قابلیت نورد، خم‌کاری و برش با دستگاه CNC در ورقهای آلومینیوم کامپوزیت، امکان خلق پیچیده‌ترین احجام هندسی و مدرن را بدون محدودیت‌های مصالح سنتی فراهم می‌کند.
خیر؛ ورقهای کامپوزیت به دلیل وزن بسیار سبک (حدود ۵ تا ۸ کیلوگرم بر متر مربع)، حتی در نماهای برجسته و چندلایه، بار مرده سازه را در مقایسه با مصالحی مانند سنگ به شدت کاهش میدهند و ایمنی در برابر زلزله را بالا می‌برند.
اجرای دقیق این احجام نیازمند شاسی‌کشی فلزی (زیرسازی) مهندسی‌شده و سهبعدی بر اساس نقشه‌های شاپ درایینگ (Shop Drawing) است که پنل‌های شیارخورده به صورت کاستی روی این شبکه نصب و رگلاژ می‌شوند.
