سیستم نصب هنگینگ (Hanging)، پیشرفته‌ترین و ایمن‌ترین دیتیل اجرایی نمای آلومینیوم کامپوزیت است که با تکیه بر آب‌بندی مکانیکی و رفتار لرزه‌ای استاندارد، مقاومت نما را در برابر باد و زلزله تضمین می‌کند. این سیستم مهندسی‌شده، امکان رگلاژ دقیق و تعویض مستقل هر کاست را بدون نیاز به تخریب سایر بخش‌ها فراهم می‌آورد. برای اجرای بی‌نقص چنین ساختار استانداردی، ما در سایت ورق کامپوزیت همراه شما هستیم تا شرایط تامین بی‌واسطه بهترین و باکیفیت‌ترین ورقهای کامپوزیت ایران را برای پروژههای تخصصی شما فراهم کنیم.
آخرین به‌روزرسانی:
اگر در صنعت معماری و نمای ساختمان فعالیت می‌کنید، احتمالاً می‌دانید که ورقهای کامپوزیت آلومینیومی (ACP) به دلیل سبکی و انعطاف‌پذیری، انتخاب اول بسیاری از پروژه‌ها هستند. اما متریال خوب بدون نصب اصولی، ارزشی ندارد. در میان روش‌های مختلف نصب، سیستم هنگینگ (Hanging) یا ریلی، به عنوان استانداردترین، مهندسی‌شده‌ترین و بی‌نقص‌ترین روش اجرای نمای کامپوزیت شناخته می‌شود.
سیستم هنگینگ کامپوزیت
در این مقاله، بر اساس تجربه سال‌ها فعالیت در تامین و اجرای متریال‌های نما، سیستم هنگینگ را کالبدشکافی کرده و به شما می‌گوییم چرا برای پروژههای شاخص، این روش تنها انتخاب منطقی است.
سیستم هنگینگ (Hanging) چیست و چگونه در نمای کامپوزیت کار می‌کند؟
کلمه Hanging به معنای “آویزان کردن” است. در این سیستم، ورقهای کامپوزیت پس از برش و شیار، به شکل کاست (Cassette) درآمده و روی یک شبکه زیرسازی کاملاً آلومینیومی آویزان یا سوار می‌شوند.
برخلاف روش “فیکس” که در آن ورق‌ها مستقیماً روی قوطی‌های آهنی پیچ می‌شوند، در روش هنگینگ هیچ پیچی روی سطح نمای ورق دیده نمی‌شود. ورق‌ها توسط براکت‌ها (بچه ناودانی) روی پروفیل‌های اصلی (ناودانی‌های ریلی) قرار می‌گیرند که این امر به نما اجازه می‌دهد در برابر تنش‌ها رفتار دینامیکی داشته باشد.

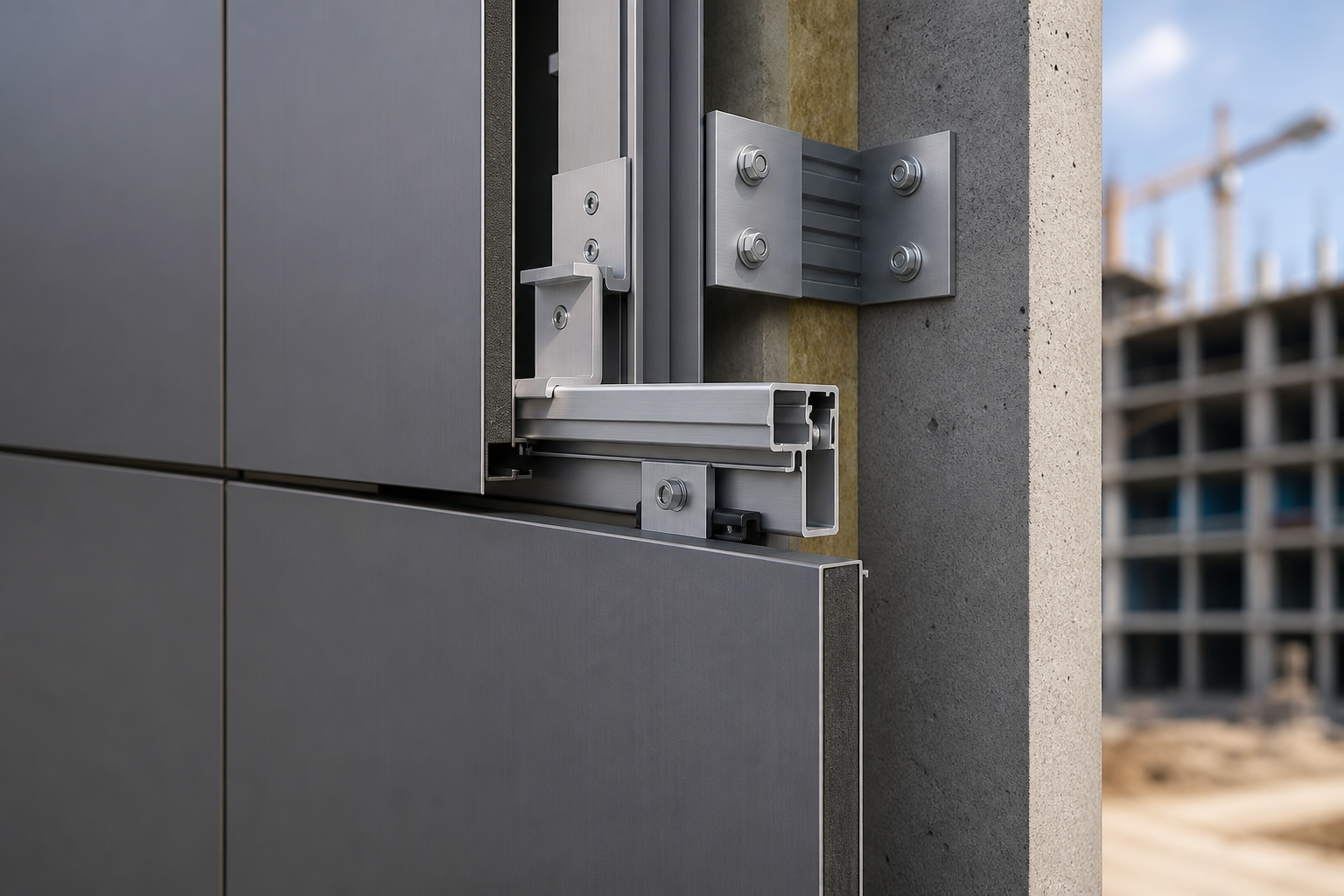

اجزای اصلی دیتیل اجرایی هنگینگ در نمای کامپوزیت:
1. دستک‌ها (اتصالات آهنی/آلومینیومی): برای اتصال شبکه زیرسازی به اسکلت اصلی ساختمان.
2. براکت‌های آلومینیومی (L-Bracket): برای تنظیم فاصله و شاقول کردن پروفیل‌ها.
3. پروفیل‌های عمودی و افقی آلومینیومی (ناودانی‌ها): ستون فقرات سیستم که مسیر ریلی را شکل می‌دهند.
4. بچه ناودانی‌ها (کلیت یا قلاب): قطعاتی که به لبه‌های تا شده ورق کامپوزیت متصل شده و درون ریل‌ها قفل می‌شوند.
5. نوارهای لاستیکی EPDM: برای جلوگیری از لرزش، صدا و کمک به آب‌بندی لایه‌ها.
۳ مزیت کلیدی سیستم هنگینگ در نمای کامپوزیت از نگاه یک متخصص
در پروژههای تجاری و برج‌های بلندمرتبه، ما همیشه کارفرمایان را به استفاده از سیستم هنگینگ ترغیب می‌کنیم. دلیل این پافشاری در این سه ویژگی نهفته است:
1. رفتار عالی در برابر انبساط و انقباض (Thermal Expansion):
آلومینیوم ضریب انبساط بالایی دارد. در تابستان‌های گرم ایران، ورقهای کامپوزیت منبسط می‌شوند. در سیستم هنگینگ، ورق‌ها در مسیر ریلی خود فضای کافی برای بازی کردن دارند و هرگز دچار شکم‌دادگی (Buckling) یا دفرمه شدن نمی‌شوند.
2. آب‌بندی مکانیکی و بی‌نیاز به چسب (Rainscreen Principle):
در سیستم هنگینگ نیازی به تزریق چسب سیلیکون بین درزها نیست. طراحی پروفیل‌ها به گونه‌ای است که آب باران را از طریق شیارها به سمت پایین هدایت می‌کند. چسب‌های سیلیکون بعد از چند سال زیر نور آفتاب خشک شده و از بین می‌روند، اما آب‌بندی مکانیکی هنگینگ مادام‌العمر است.
3. تعویض آسان پنل‌ها (Maintenance):
اگر یک پنل در طبقه دهم آسیب ببیند، در روش هنگینگ نصاب می‌تواند بدون دست زدن به پنل‌های مجاور، صرفاً همان یک ورق را از ریل خارج کرده و تعویض کند.
سیستم هنگینگ کامپوزیت
پیشنهاد مشاهده: قیمت ورق کامپوزیت امروز + جدول قیمت انواع برند
مقایسه سیستم هنگینگ (Hanging) و سیستم فیکس (Fix) در نمای کامپوزیت
| ویژگی‌ها | سیستم هنگینگ (Hanging) | سیستم فیکس (Fix) |
|---|---|---|
| متریال زیرسازی | پروفیل‌های اختصاصی آلومینیومی | قوطی‌های آهنی |
| مقاومت در برابر زلزله و باد | بسیار بالا (به دلیل حالت ریلی و شناور) | متوسط (انعطاف‌پذیری کم) |
| آب‌بندی | مکانیکی و خودکار (هدایت آب) | وابسته به فوم و چسب سیلیکون |
| سرعت اجرا | پایین‌تر (نیازمند دقت هندسی بالا) | بالاتر و سریع‌تر |
| هزینه تمام شده | حدود ۳۰ تا ۵۰ درصد گران‌تر | اقتصادی و ارزان‌تر |
تجربیات میدان کار: چالش‌هایی که نباید نادیده بگیرید
به عنوان کسی که مستقیماً درگیر تامین و آنالیز این پروژه‌ها هستم، چند نکته طلایی را به شما یادآور می‌شوم:
خطای حذف لاستیک EPDM: برخی پیمانکاران برای کاهش هزینه‌ها، نوارهای لاستیکی ضدلرزش را از ریل‌ها حذف می‌کنند. نتیجه؟ با اولین وزش باد شدید، نمای ساختمان مانند یک طبل بزرگ شروع به سروصدا و تق‌تق می‌کند.
کیفیت آلیاژ زیرسازی: زیرسازی آلومینیومی در سیستم هنگینگ باید از بیلت فابریک (ترجیحاً آلیاژ ۶۰۶۳) باشد. استفاده از آلومینیوم‌های ضایعاتی باعث ترد شدن ریل‌ها شده و در هنگام بادهای شدید خطر سقوط پنل‌ها را به همراه دارد.
سیستم هنگینگ کامپوزیت
سیستم نصب هنگینگ با مهار اصولی انبساط حرارتی و آب‌بندی مکانیکی، تضمین‌کننده دوام و زیبایی بلندمدت نمای ساختمان شماست. اگرچه هزینه اولیه این سیستم بالاتر است، اما حذف هزینه‌های نگهداری و ترمیم، آن را به یک سرمایه‌گذاری هوشمندانه تبدیل می‌کند. برای دریافت مشاوره تخصصی، برآورد مهندسی هزینه‌ها و تامین متریال درجه‌یک پروژههای نمای کامپوزیت خود، همین امروز با تیم ما در ارتباط باشید.
سوالات متداول
بله، با طراحی یک شبکه دستک‌کشی استاندارد که بار نما را به نقاط مقاوم سازه اصلی (تیرها و ستون‌ها) منتقل کند، امکان اجرای سیستم هنگینگ روی ساختمان‌های قدیمی کاملاً وجود دارد.
در سیستم فیکس، درز بین ورق‌ها با فوم و چسب پر می‌شود تا آب به پشت نما نفوذ نکند. اما در سیستم هنگینگ، طراحی پروفیل‌ها (ناودانی‌ها) به شکل شبکه‌های زهکشی است؛ آب باران وارد شیارها شده و از طریق ریل‌های عمودی به سمت پایین ساختمان هدایت می‌شود.
برای خمکاری دقیق کاست‌ها (Cassettes) و جلوگیری از ترک‌خوردگی لبه‌ها، ضخامت پوسته آلومینیومی ورق کامپوزیت باید حداقل ۰.۳ میلیمتر باشد. برای پروژههای مرتفع و برج‌ها، ضخامت ۰.۵ میلیمتر اکیداً توصیه می‌شود.
